系統概述：

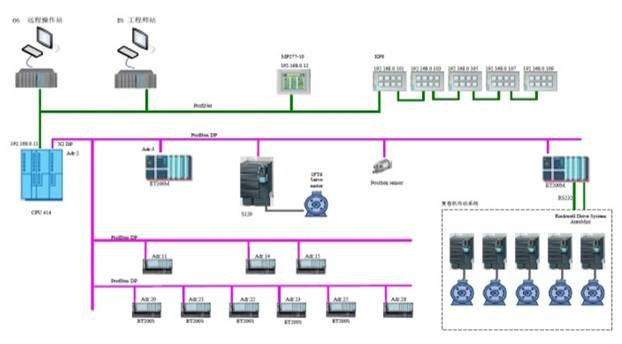

復卷機S5控制系統升級改造包括有S5系統升級為S7-400系統、切刀定位系統Simodrive611升級為SinamicsS120伺服系統、上位操作監控系統升級。

系統改造因素：
西門子SIMATIC S5系列產品的現狀：經過長達二十多年的供貨和服務后，西門子在 2002 年 4月 11 號公開發布了關于 S5 系列產品的停止生產和供貨的聲明。
現在 保修期,直至 2015 年全面停止 S5 產品S5-PLC 系統備品備件每年有接近 1.5 倍的價格攀升,所有 S5 系統組件逐年進入 18 個月的實物兌換供貨。
本系統的PLC硬件系統升級除了PLC系統構建外，主要工作在原系統電源線和800多根信號線切換到新系統 S7-400 PLC。為保證整個切換過程準確無誤，前期的準備尤其重要，準備工作如下：
雙方技術人員共同配合，根據原系統圖和IO信號表、端子表與現場實物一一核對，確保原圖紙、程序、端子、電纜、控制設備一致，并仔細做好記錄；

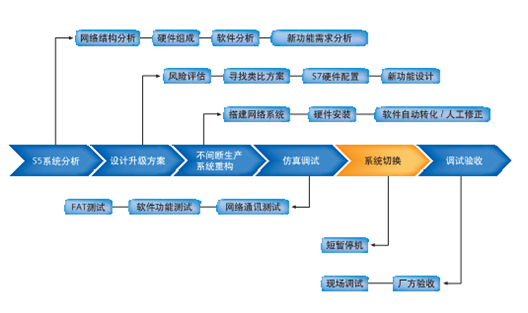

 S7 系統與 S5 系統的切換工作如下：
    -新系統(S7)組態
    -新舊(S7/S5)系統對接
    -新系統驅動舊系統模塊調試程序
    -新系統全面啟用控制舊系統組件
    -新系統模板接線,舊系統模板關閉
    -新系統全面投入運行
